測試范圍

 170-960HLD

可測硬度制

 HRC、HRB、HV、HB、HS

誤差

（詳見表2）

測量方向

支持360度(垂直向下、斜下、水平、斜上、垂直向上)

屏幕顯示

128*64點陣LCD，具有背光，可調節對比度

計算機接口

USB2.0

文字說明

全中文菜單

數據儲存

可存儲1000組測試數據

識別功能

自動識別沖擊裝置類型功能

打印機類型

嵌入式熱敏打印機

測試材料

鋼和鑄鋼、合金工具鋼、灰鑄鐵、球墨鑄鐵、鑄鋁合金、銅鋅合金（黃銅）、銅錫合金（青銅）、純銅

無線傳輸

選配支持藍牙傳輸和無線打印

電源

2x3.7V可充電鋰電池

重量

 320g (標準配置：主機+D型沖擊裝置)

外形尺寸

 198mm x 82mm x 30mm

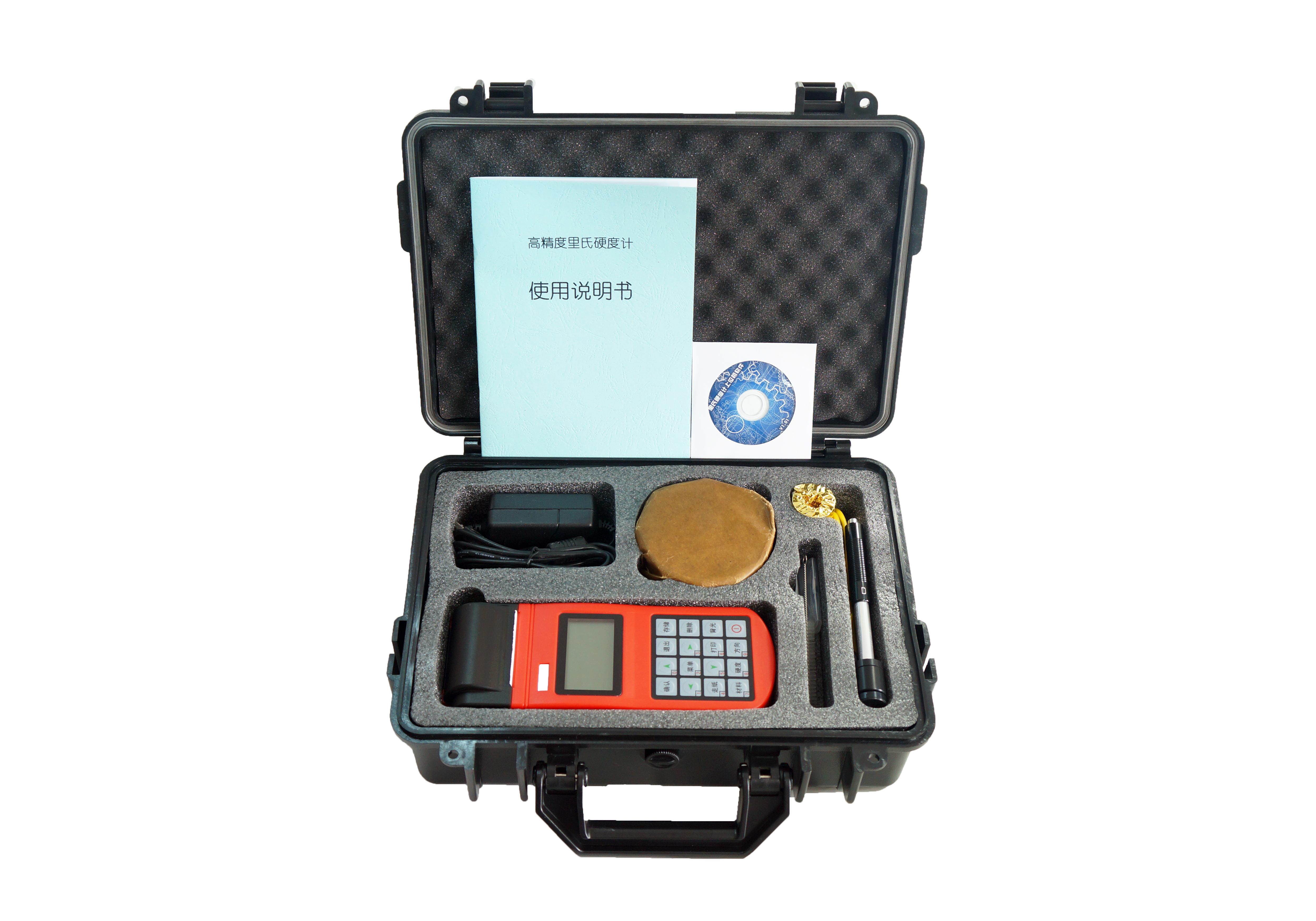

主機

1

打印機

1

D型沖擊裝置

1

小支撐環

1

標準硬度塊

1

電源適配器

1

尼龍刷

1

說明書

1

保修卡

1

裝箱單

1

合格證

1

D/DC

D+15

C

G

E

DL

Steel and cast steel

鋼和鑄鋼

HRC

17.9～68.5

19.3～67.9

20.0～69.5

22.4～70.7

20.6～68.2

HRB

59.6～99.6

-

-

47.7～99.9

-

37.0～99.9

HRA

59.1～85.8

-

-

-

61.7～88.0

-

HB

127～651

80～638

80～683

90～646

83～663

81～646

HV

83～976

80～937

80～996

-

84～1042

80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1

-

35.8～102.6

30.6～96.8

Wrought Steel

鍛鋼

HS

32.2～99.5

-

-

-

-

-

CWT、ST

合金工具鋼

HRC

20.4～67.1

19.8～68.2

20.7～68.2

-

22.6～70.2

-

HV

80～898

80～935

100～941

-

82～1009

-

Stainless steel

不銹鋼

HRB

46.5～101.7

-

-

-

-

-

HB

85～655

-

-

-

-

-

HV

85～802

-

-

-

-

-

GC. IRON

灰鑄鐵

HRC

-

-

-

-

-

-

HB

93～334

-

-

92～326

-

-

HV

-

-

-

-

-

-

NC、IRON

球墨鑄鐵

HRC

-

-

-

-

-

-

HB

131～387

-

-

127～364

-

-

HV

-

-

-

-

-

-

C．ALUM

鑄鋁合金

HB

19～164

-

23～210

32～168

-

-

HRB

23.8～84.6

-

22.7～85.0

23.8～85.5

-

-

BRASS

銅鋅合金

HB

-

-

-

-

-

-

HRB

-

-

-

-

-

-

BRONZE

銅錫(鋁)合金

HB

60～290

-

-

-

-

-

COPPER純銅

HB

45～315

-

-

-

-

1

D

760±30HLD

530±40HLD

±6 HLD

±10 HLD

6 HLD

10 HLD

2

DC

760±30HLDC

530±40HLDC

±6 HLDC

±10 HLDC

6 HLD

10 HLD

3

DL

878±30HLDL

736±40HLDL

±12 HLDL

12 HLDL

4

D+15

766±30HLD+15

544±40HLD+15

±12 HLD+15

12 HLD+15

5

G

590±40HLG 500±40HLG

±12 HLG

12 HLG

6

E

725±30HLE

508±40HLE

±12 HLE

12 HLE

7

C

822±30HLC

590±40HLC

±12 HLC

12 HLC

 沖擊能量

11mJ

11mJ

2.7mJ

90mJ

11mJ

沖擊體質量

 5.5g/5.5g/7.2g

7.8g

3.0g

20g

5.5g

球頭硬度

 1600HV

 1600HV

 1600HV

 1600HV

 5000HV

球頭直徑

 3mm

 3mm

 3mm

 5mm

 3mm

球頭材料

 碳化鎢

 碳化鎢

 碳化鎢

 碳化鎢

 金剛石

沖擊裝置直徑

 20/20/6mm

20mm

 20mm

 30mm

 20mm

沖擊裝置長度

 147/86/202,,

162mm

141mm

255mm

155mm

沖擊裝置質量

 75/50/60g

80g

75g

250g

80g

沖擊Z大硬度

 940/940/950HV

 940HV

1000HV

650HV

1200HV

試件表面粗糙度儀

 1.6μm

 1.6μm

 0.4μm

6.3μm

 1.6μm

試件Z小重量

可直接測量

>5kg

>5kg

 >1.5kg

>15kg

>5kg

需穩定支撐

2 - 5kg

2 - 5kg

0.5 - 1.5kg

5 - 15kg

2 - 5kg

需密實耦合

0.05 - 2kg

0.05 - 2kg

 0.02 - 0.5kg

0.5 - 5kg

0.05 - 2kg

試件Z小厚度

密實耦合

5mm

5mm

 1mm

10mm

5mm

硬度層Z小厚度

0.8mm

0.8mm

0.2mm

1.2mm

0.8mm

球頭壓痕尺寸

硬度300HV時

壓痕直徑

0.54mm

 0.54mm

0.38mm

1.03mm

 0.54mm

壓痕深度

24μm

24μm

12μm

53μm

24μm

硬度600HV時

壓痕直徑

0.54mm

 0.54mm

0.32mm

0.90mm

 0.54mm

壓痕深度

17μm

17μm

4μm

41μm

17μm

硬度800HV時

壓痕直徑

0.35mm

 0.35mm

0.35mm

-

 0.35mm

壓痕深度

10μm

10μm

7μm

-

10μm

沖擊裝置適用范圍

D型測量通用件；
DC型測量內孔或狹
小空間內部表面；
DL型測量細長窄槽底

D+15型測量溝槽
或凹入的表面

C型測量小的
或輕薄的試件
及表面硬化層

G型測量大的
或厚重的試件
及表面較粗糙
的鑄鍛件

E型適合測量硬
度極高的試件
